机柜型号	宽度(mm)	深度(mm)	高度(mm)	重量(KG)
PF6247	600	1100	2200  47U	149

零件名称	材料厚度（mm）	截面积 （mm2）	截面惯性矩（mm4）
			X轴	Y轴
机柜方孔条	2.0	252	118754	41949
机柜前立柱	1.5	322	582357	66983
机柜前框架梁	1.5	322	557435	87479
机柜后立柱	1.5	472	2746295	90192
机柜后框架梁	1.5	472	2705864	98149
框架上下侧横梁	1.5	273	415007	25329
框架中间侧横梁	1.5	273	500026	21657
其它	1.2	——	——	——

使用强度大于235兆帕的钢板；方孔条、辅助方孔条、L导轨为镀铝锌板，其余为优质冷轧SPCC钢板

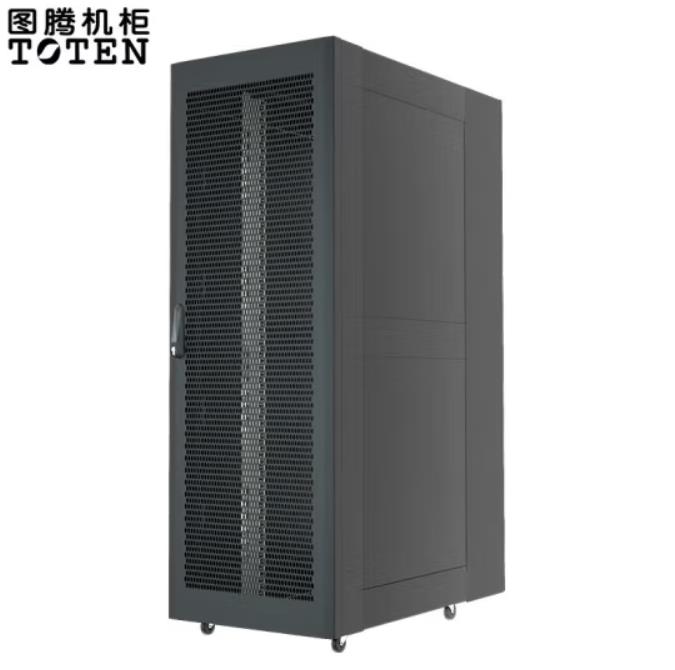

PF机柜是应用于数据中心冷热通道、微模块单元的图腾创新机柜，具备如下显著特点

（1）前后腔严密封闭，避免冷空气泄漏，节省能源，降低机房PUE水平；
（2）所有走线口安装有可按走线量撕开的走线孔盖，避免了毛刷孔盖的漏风、翘曲、易燃问题，安全节能；
（3）超强的2000KG动态承载能力以及2000KG静态承载能力；
（4）满足650Kg抗8级9级烈度抗震测试要求；
（5）宽大、内凹的后立柱PDU及线缆安装空间，线缆上出口直通不用转弯，不影响服务器安装；
（6）预留柜顶中部、柜底中部两侧走线口；
（7）机柜前立柱带理线槽，理顺前部线缆向上、向后、向左右导出，上出线不需要转弯，不影响服务器安装；
（8）可拆卸侧门，侧门内部锁定；
（9）可按需制成拼装式结构：安装时不受门和电梯尺寸的限制； 也可以焊接成一体；
（10）机柜内部调节支脚高度；
（11）可以整机柜吊装；
（12）低变形L导轨结构；
（13）前方孔条100、150空间灵活安装；
（14）汽车等级的阴极电泳底涂，高温盐雾耐蚀达400小时以上；
（15）符合RoHS无毒环保标准；
（16）零部件激光数控高精加工

应用场景：

（1）数据中心冷通道
（2）数据中心热通道
（3）微模块
（4）配线机柜
（5）综合柜
（6）列头柜
（7）电源柜
（8）行间空调柜
（9）UPS电池柜
（10）单机柜
