机柜型号
|
宽度(mm)
|
深度(mm)
|
高度(mm)
|
重量(KG)
|
PF6242
|
600
|
1000
|
2000 42U
|
135
|
零件名称
|
材料厚度(mm)
|
截面积
(mm2)
|
截面惯性矩(mm4)
|
X轴
|
Y轴
|
机柜方孔条
|
2.0
|
252
|
118754
|
41949
|
机柜前立柱
|
1.5
|
322
|
582357
|
66983
|
机柜前框架梁
|
1.5
|
322
|
557435
|
87479
|
机柜后立柱
|
1.5
|
472
|
2746295
|
90192
|
机柜后框架梁
|
1.5
|
472
|
2705864
|
98149
|
框架上下侧横梁
|
1.5
|
273
|
415007
|
25329
|
框架中间侧横梁
|
1.5
|
273
|
500026
|
21657
|
其它
|
1.2
|
——
|
——
|
——
|
使用强度大于235兆帕的钢板;方孔条、辅助方孔条、L导轨为镀铝锌板,其余为优质冷轧SPCC钢板

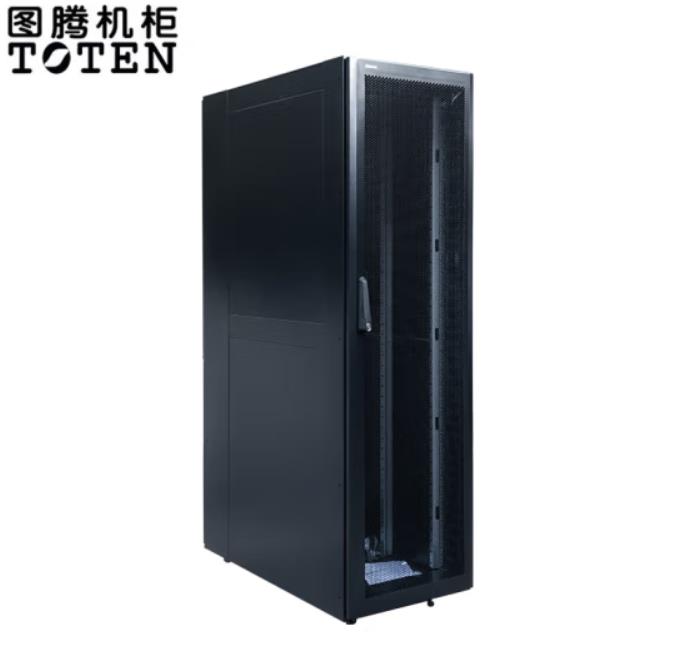

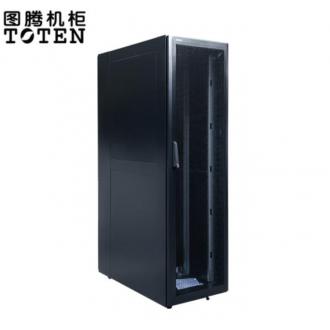

PF机柜是应用于数据中心冷热通道、微模块单元的图腾创新机柜,具备如下显著特点
(1)前后腔严密封闭,避免冷空气泄漏,节省能源,降低机房PUE水平;
(2)所有走线口安装有可按走线量撕开的走线孔盖,避免了毛刷孔盖的漏风、翘曲、易燃问题,安全节能;
(3)超强的2000KG动态承载能力以及2000KG静态承载能力;
(4)满足650Kg抗8级9级烈度抗震测试要求;
(5)宽大、内凹的后立柱PDU及线缆安装空间,线缆上出口直通不用转弯,不影响服务器安装;
(6)预留柜顶中部、柜底中部两侧走线口;
(7)机柜前立柱带理线槽,理顺前部线缆向上、向后、向左右导出,上出线不需要转弯,不影响服务器安装;
(8)可拆卸侧门,侧门内部锁定;
(9)可按需制成拼装式结构:安装时不受门和电梯尺寸的限制; 也可以焊接成一体;
(10)机柜内部调节支脚高度;
(11)可以整机柜吊装;
(12)低变形L导轨结构;
(13)前方孔条100、150空间灵活安装;
(14)汽车等级的阴极电泳底涂,高温盐雾耐蚀达400小时以上;
(15)符合RoHS无毒环保标准;
(16)零部件激光数控高精加工
应用场景:
(1)数据中心冷通道
(2)数据中心热通道
(3)微模块
(4)配线机柜
(5)综合柜
(6)列头柜
(7)电源柜
(8)行间空调柜
(9)UPS电池柜
(10)单机柜
